井式爐結構介紹

　　井式爐主要由外罩、內筒、對流筒、燃燒機、爐底攪拌循環風扇、強冷風機、甲醇裂解爐等組成。

　　1、外罩

　　外罩由鋼板外殼、爐襯、爐頂?shù)趿航M成。外罩是整個爐體的結構支架。下部有一對導向環，用以套在爐臺兩側高度稍有不同的導向柱上，以確保外罩和爐臺的中間線重合。

　　2、內筒

　　內筒的作用是將煙氣流動空間與工件所處的可控氣氛流動空間隔開，同時又是傳熱過程中的熱交換面。內筒密封性好，耐溫抗氧化性能強，并具有一定的剛度，可以提高換熱面積，同時減少變形并延長使用壽命。

　　3、對流筒

　　對流筒的作用是保證待處理物料與內筒隔開，并提供可控氣氛的對流通道。熱氣流先沿對流筒與內筒之間的環隙上升，然后翻轉向下，進入物料垛。環隙內氣體的流速較高且保持不變，有利于氣流與內筒間的傳熱。

　　4、爐底攪拌風扇

　　爐底中間裝有攪拌風扇，加熱時循環流動的可控氣氛從對流筒與內筒間的環隙通過，并從內筒取得熱量傳給工件。風扇在整個冷卻階段運轉，在裝載空間產生很強的對流。可控氣氛從工件帶走熱量傳給內罩。攪拌風扇采用變頻調速電動機，電動機轉速可根據爐內溫度進行調整，具有轉速準確，使用和維護方便等特點。

　　5、燃燒機

　　燃燒機系統由燒嘴、風機、管道系統和排煙管組成。2排8個燒嘴沿爐體外罩切線方向分布，有利于均勻爐溫和減小內罩的局部過熱。它直接加熱內筒，是井式爐的加熱源。

　　6、甲醇裂解爐

　　甲醇裂解爐利用甲醇高溫裂解后產生的CO作為混合氣體一起進入井式爐內，從而實現相應的熱處理工藝。它由進料系統、氣化室、熱交換器、溫度控制系統組成，對工藝穩定起到重要作用。

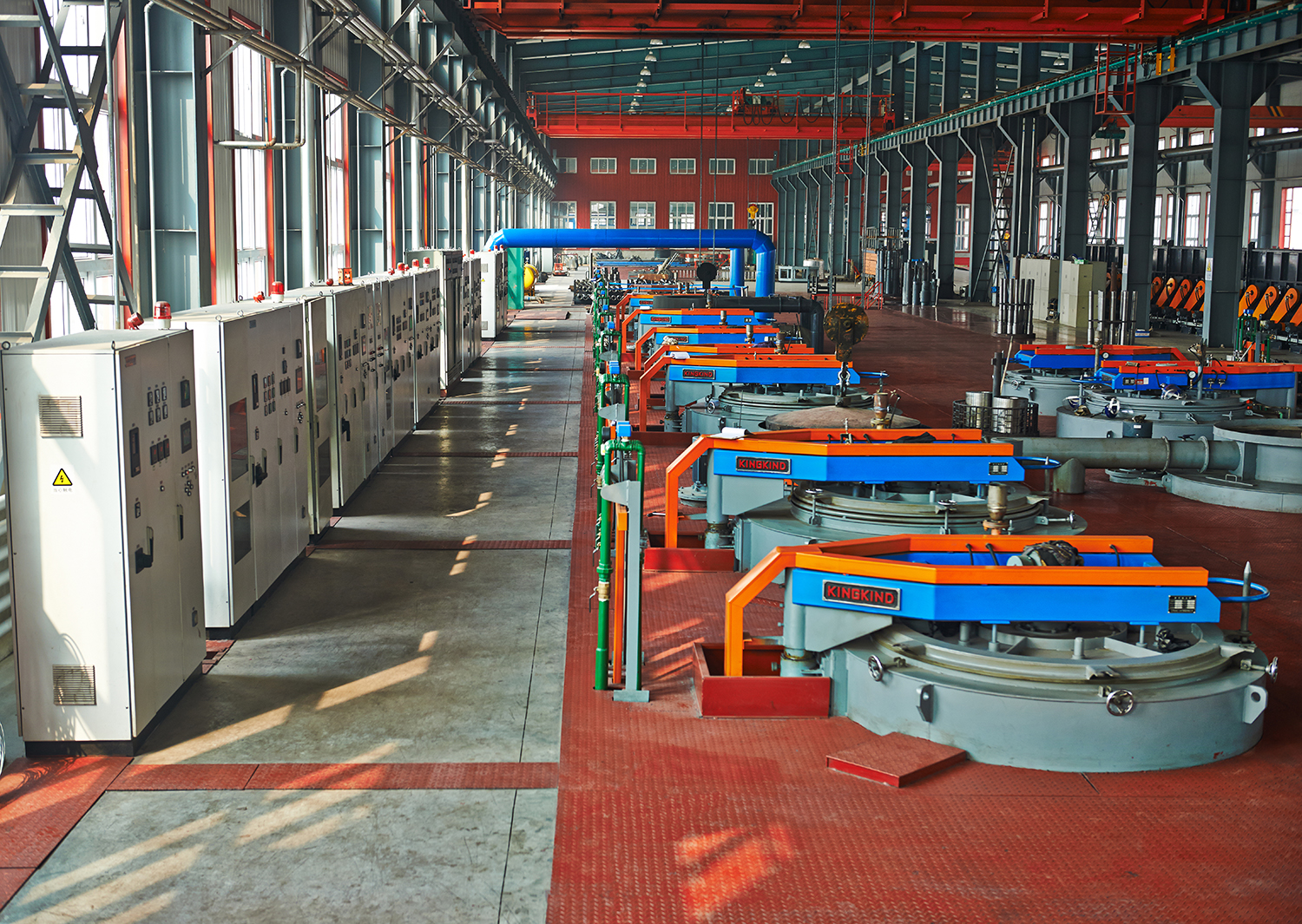

　　井式爐是周期式作業爐，適用于桿類，長軸類零件的熱處理。井式爐的結構是：爐身是圓筒形的深井，工件由專用吊車垂直裝入爐內加熱。所使用的燃料通常為煤氣和燃油。以電為熱源時，稱為井式電阻爐。井式滲碳爐一般安置在車間地平面以下，也有安置在地平面以上的，或地平面之上之下各一半的。井式爐的名稱有：強迫對流井式爐，自然對流井式爐，井式氣體滲碳爐等。
